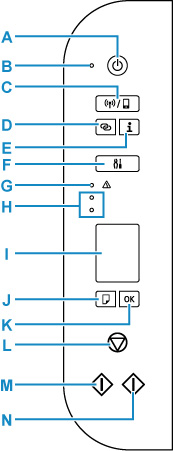

Radna ploča

A: Gumb UKLJUČENO (ON)

Uključuje ili isključuje napajanje. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.

B: Žaruljica UKLJUČENO (ON)

Svijetli nakon treperenja ako je napajanje uključeno.

C: Gumb Odabir bežične veze (Wireless select)

Prelazite s postavke Wi-Fi na Izravnu bežičnu mrežu ili obrnuto, ili ih omogućite/onemogućite.

Postavka će se promijeniti svaki put kada pritisnete gumb Odabir bežične veze (Wireless select).

• Prikazi na LCD zaslonu

D: Gumb Bežično povezivanje (Wireless connect)

Započnite postavljanje mogućnosti Wi-Fi.

E: Gumb Informacije (Information)

Započinje ispisivati podatke o postavkama mreže.

F: Gumb Postava (Setup)

Odaberite taj izbornik za izvođenje održavanja pisača i promjenu postavki pisača. Višekratnim pritiskanjem tog gumba mijenja se prikaz segmenata na LCD zaslonu.

G: Žaruljica Alarm

Svijetli ili treperi ako dođe do pogreške.

H: Žaruljice tinte

Svijetli ili treperi kad nestane tinte itd.

Gornja žaruljica naznačuje status crnog uloška FINE, dok donja žaruljica naznačuje status uloška FINE u boji.

I: LCD (zaslon od tekućih kristala)

Prikazuje broj kopija, kôd održavanja, kôd pogreške ili različite ikone.

• Prikazi na LCD zaslonu

J: Gumb Odabir papira (Paper Select)

Odaberite veličinu papira na pisaču.

K: Gumb U redu (OK)

Finalizira odabir postavke veličine papira. Ovaj se gumb koristi i za otklanjanje pogreške.

L: Gumb Zaustavi (Stop)

Postupak se otkazuje. Za otkazivanje ispisa, kopiranja ili skeniranja zadatka u tijeku možete pritisnuti taj gumb.

M: Gumb Crna (Black)*

Pokreće crno-bijelo kopiranje. Taj gumb možete pritisnuti i da biste dovršili odabir stavke postavke ili riješiti pogrešku.

N: Gumb Boja (Color)*

Pokreće kopiranje u boji. Taj gumb možete pritisnuti i da biste dovršili odabir stavke postavke ili riješiti pogrešku.

* U softverskim aplikacijama ili priručnicima gumbi Boja (Color) i Crna (Black) zajednički se nazivaju "Započni" ili "U redu".
